電路的設計中存在很多 電磁干擾（EMI） 問題， 去耦電容 的應用場景就是減小電磁干擾，這一過程衍生出了另一個概念——電磁兼容（EMC） 。
電磁干擾（EMI）的例子？
1、靜電放電（ESD）
冬天的時候，尤其是空氣比較干燥的內陸城市，很多朋友都有這樣的經歷，手觸碰到電腦外殼、鐵柜子等物品的時候會被電擊，這就是 靜電放電現象 ，也稱之為 ESD。
2、快速瞬間群脈沖（EFT）
不知道有沒有同學有這樣的經歷，早期我們使用電鉆這種電機設備，并且同時在聽收音機或者看電視的時候，收音機或者電視會出現雜音，這就是 快速瞬間群脈沖 的效果，也稱之為 EFT 。
3、浪涌（Surge）
以前的老電腦，有的性能不是很好，帶電熱插拔優盤、移動硬盤等外圍設備的時候，內部會產生一個百萬分之一秒的電源切換，直接導致電腦出現藍屏或者重啟現象，就是熱插拔的 浪涌效果，稱之為 Surge 。
電磁干擾的內容有很多，我們這里不能一一列舉，但是有些內容非常重要。這些問題不要認為是小問題，比如一個簡單的靜電放電，我們用手能感覺到的靜電，可能已經達到3KV以上了。
如果用眼睛能看得到的，至少是5KV了，只是因?yàn)檫@個電壓雖然很高，能量卻非常小，持續的時間非常短，因此不會對人體造成傷害。但是我們應用的這些半導體元器件就不一樣了，一旦瞬間電壓過高，就有可能造成器件的損壞。
去耦電容的概念
去耦電容 是電路中裝設在元件的電源端的電容，此電容可以提供較穩定的電源，同時也可以降低元件耦合到電源端的噪聲，間接可以減少其他元件受此元件噪聲的影響。
在電子電路中， 去耦電容和旁路電容都是起到抗干擾的作用 ，電容所處的位置不同，稱呼就不一樣了。對于同一個電路來說，旁路電容是把輸入信號中的高頻噪聲作為濾除對象，把前級攜帶的高頻雜波濾除，而去耦（decoupling）電容也稱退耦電容，是把輸出信號的干擾作為濾除對象。
去耦電容的應用

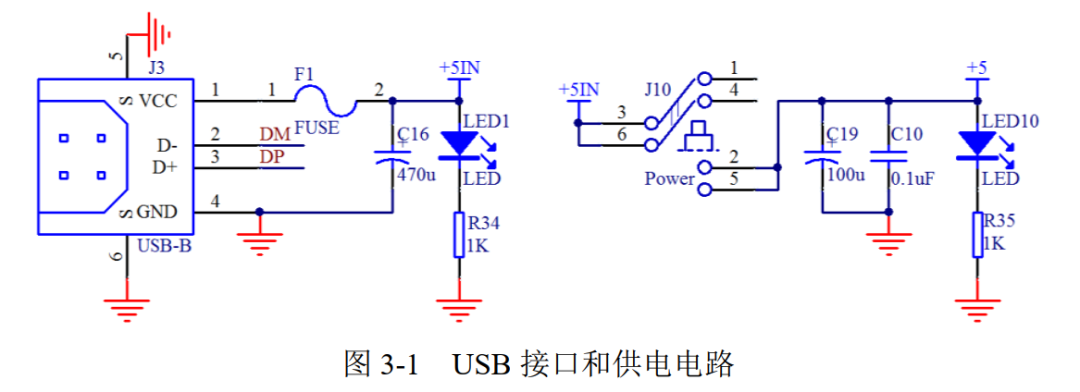

首先看下圖USB 接口和供電電路 ：
左邊這個電路，過了保險絲以后，接了一個470uF的電容C16，右邊這個電路，經過開關后，接了一個100uF的電容C19，并且并聯了一個0.1uF 的電容C10。其中C16和C19起到的作用是一樣的，C10的作用和他們兩個不一樣，我們先來介紹這2個大一點的電容。
1、大容值電容的作用
容值比較大的電容，理論上可以理解成水缸或者水池子，同時，大家可以直接把電流理解成水流，其實大自然萬物的原理都是類似的。
【作用一】緩沖作用。當上電的瞬間，電流從電源處流下來的時候，不穩定，容易沖擊電子器件，加個電容可以起到緩沖作用。就如同我們直接用水龍頭的水澆地，容易沖壞花花草草。我們只需要在水龍頭處加個水池，讓水經過水池后再緩慢流進草地，就不會沖壞花草，起到有效的保護作用。
【作用二】穩定作用。我們的一整套電路，后級電子器件的功率大小都不一樣，而器件正常工作的時候，所需電流的大小也不是一成不變的。比如后級有個器件還沒有工作的時候，電流消耗是100mA，突然它參與工作了，電流猛的增大到了150mA，這個時候如果沒有一個水缸的話，電路中的電壓（水位）就會直接突然下降，比如我們的5V電壓突然降低到3V了。
而我們系統中有些電子元器件，必須高于一定的電壓才能正常工作，電壓太低就直接不工作了，這個時候水缸就必不可少了。電容會在這個時候把存儲在里邊的電量釋放一下，穩定電壓，當然，隨后前級的電流會及時把水缸充滿的。
有了這個電容，可以說我們的電壓和電流就會很穩定了，不會產生大的波動。這種電容常用的有如圖3-2、圖3-3、圖3-4 所示三種：
這三種電容是最常用的三種，其中第一種個頭大，占空間大，單位容量?jī)r(jià)格最便宜，第二種和第三種個頭小，占空間小，性能一般也略好于第一種，但是價格也貴不少。當然，除了價格，還有一些特殊參數，在通信要求高的場合也要考慮很多。
2、電容的選取
第一個參數是耐壓值的考慮。我們用的是5V系統，電容的耐壓值要高于5V，一般1.5倍到2倍即可，有些場合稍微再高點也可以。
第二個參數是電容容值，這個就需要根據經驗來選取了，選取的時候，要看這個電容起作用的整套系統的功率消耗情況，如果系統耗電較大，波動可能比較大，那么容值就要選大一些，反之可以小一些。
3、小容值電容的作用
我們?cè)賮?lái)看圖3-1中的另一種電容C10，它容值較小，是0.1uF，也就是 100nF，是用來濾除高頻信號干擾的。比如ESD，EFT等。我們初中學過電容的特性——可以通交流隔直流，但是電容的參數對不同頻率段的干擾的作用是不一樣的。
這個100nF的電容，是我們的前輩根據干擾的頻率段，根據板子的參數，根據電容本身的參數所總結出來的一個值。也就是說，以后大家在設計數字電路的時候，在電源處的去耦高頻電容，直接用這個 0.1uF就可以了，不需要再去計算和考量太多。
4、其他注意事項
在所有的IC器件的VCC和GND之間，都放一個0.1uF的高頻去耦電容，特別在布板的時候，這個0.1uF電容要盡可能的靠近IC，盡量很順利的與這個 IC的VCC和GND連到一起。
